Ультразвуковой
расходомер US-800
  • Высокая точность измерений
  • Защита от перенапряжения и помех в питающей сети
  • Не создает потери давления
  • Возможность подключения к ПК, ноутбуку, регуляторам, контроллерам и т.д.
Ультразвуковой расходомер US-800
Разработан с учетом особенностей эксплуатации узлов учета в РФ, имеет встроенную защиту от перенапряжения и помех в питающей сети, полную гальваническую развязку каналов измерения от трубопровода, гальванически изолированные выходные сигналы и интерфейс, стальной первичный преобразователь, не создающий потерь давления и не требующий специализированного обслуживания, высокие степени защиты от климатических воздействий (IP65-IP68), широкие коммуникативные возможности, архивирование данных, подсоединение к ПК, ноутбуку, GSM-модему, вывод информации в сеть Ethernet.
Диаметры обслуживаемых трубопроводов до 2000 мм
На сегодняшний день US-800 — это один из немногих расходомеров, демонстрирующий стабильные показания при различных условиях и режимах эксплуатации.
Преимущества расходомера US-800
Преимущества
расходомера US-800
  • Минимальные сроки поставки. Срок отгрузки 2 -5 дней на складские позиции
  • Доставка в любой регион РФ. Продажа в Республику Казахстан и Беларусь
  • Идеальное соотношение цена-качество
  • Гарантийный срок 2 года
  • Межповерочный интервал 4 года. Возможность поверки без демонтажа первичных преобразователей
  • Одноканальное или двухканальное (обслуживание 2 трубопроводов) исполнение, однолучевое или высокоточное двухлучевое исполнение
  • Специально подобранная элементная база производства ведущих зарубежных производителей
  • Высокая помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации
  • Защита от помех и импульсов в питающем напряжении, автоматическая защита от перенапряжения, перегрева
  • Выносной электронный блок! Расстояние до трубы до 500 м
  • Все типоразмеры измерительных участков до 1400 мм, различные варианты крепления: фланцевые, бесфланцевые под сварку, резьбовые
  • Долговечные измерительные участки из нержавеющей стали! Конструкция измерительного участка настолько проста и надежна, что может эксплуатироваться в любых климатических условиях
  • Не создает потерь давления! Не содержит никаких движущихся или механических частей! Полнопроходное сечение!
  • Высокая степень защиты от внешних воздействий IP65/ IP68!
  • Широкие коммуникативные возможности! Вывод данных на ПК, ноутбук, по GSM-модему, сеть Ethernet, в систему АСУТП и пр.!
  • Возможность демонтажа датчиков с измерительного участка без остановки потока (по заказу)!
  • Не требует специализированного обслуживания на весь срок эксплуатации!
  • Абсолютная стабильность показаний в любых условиях эксплуатации!
Показать все
Жидкости и среды,
с которыми может работать US-800
  • Вода
  • Промышленные и канализационные стоки
  • Масло и мазут
  • Дизельное топлива
  • Кислоты и щелочи
  • Этиленгликоль / полипропиленгликоль
  • Среды с высоким давлением
Разработан с учетом особенностей эксплуатации приборов учета в РФ, имеет встроенную защиту от перенапряжения и помех в сети, первичный преобразователь из нержавеющей стали, широкие коммуникативные возможности для выполнения большинства задач по организации узлов учета, автоматизации и диспетчеризации.
Единственный прибор из выпускаемых в России в стандартном исполнении имеет гальваническую развязку первичного преобразователя (трубы) от электронного блока, гальванически развязанные каналы измерения расхода, гальванически развязанные выходные сигналы и интерфейсы, что обеспечивает высокую помехозащищенность и безопасность в любых, даже самых тяжелых условиях эксплуатации.
Каналы измерения расхода также развязаны гальванически, что исключает их взаимовлияние (такое явление наблюдается у двухканальных приборов с мультиплексированием).
Элементная база производства ведущих зарубежных фирм - PHILIPS, TOSHIBA, INTEL и др.
Энергонезависимая память не содержит гальванических источников питания - не требует специализированного обслуживания на весь срок эксплуатации (более 25 лет).
Поверка на месте эксплуатации без демонтажа первичных преобразователей по беспроливной методике, утвержденной Госстандартом РФ.

Расходомер US-800 имеет множество модификаций в зависимости от условий эксплуатации и особееностей того или иного проекта.

Рекомендуем отправить в наш адрес заявку.

Мы подберем оптимальный комплект, включающий сам расходомер и все необходимое сопутствующее оборудование

Исполнение 1Х — одноканальный однолучевой.
  • Ультразвуковой расходомер предназначен для: измерения расхода и объема горячей и холодной воды, теплоносителя, сточных вод, водных и химических растворов, агрессивных и вязких жидкостей. Типоразмеры, мм: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 2000 мм
  • Материал: нерж.сталь или черн.сталь
  • Способ присоединения: фланцевый или под сварку
  • Пылевлагозащита: IP65 (IP68*)
  • Темп.жидкости: +150 град.С (+200 град.С*)
  • Макс. давление: 1.6МПа (2.5МПа*)
  • Выходные сигналы: индикация, архив*, интерфейс RS485*, второй интерфейс RS485*, интерфейс USB*, частотный 0-1000Гц* /импульсный выход*, токовый выход 4-20 мА*.
  • Возможности: подсоединение к ПК, ноутбуку, GSM-модему/GPRS-тнрминалу, к контроллерам, регуляторам, вычислителям, в АСУТП и пр.
  • *- в зависимости от комплектации, по заказу
Исполнение 1
Состав одноканального однолучевого комплекта
Электронный блок US800 (исполнение 11 или 13) с доп.опциями на выбор
1 шт.
Ультразвуковой преобразователь расхода УПР или КМЧ (с ПЭП) однолучевые (исполнение в зависимости от диаметра)
1 шт.
Кабель соеденительный от ЭБ до УПР, по заказу
до 500 м
Паспорт, руководство по эксплуатации и монтажу, сертификаты
1 шт.

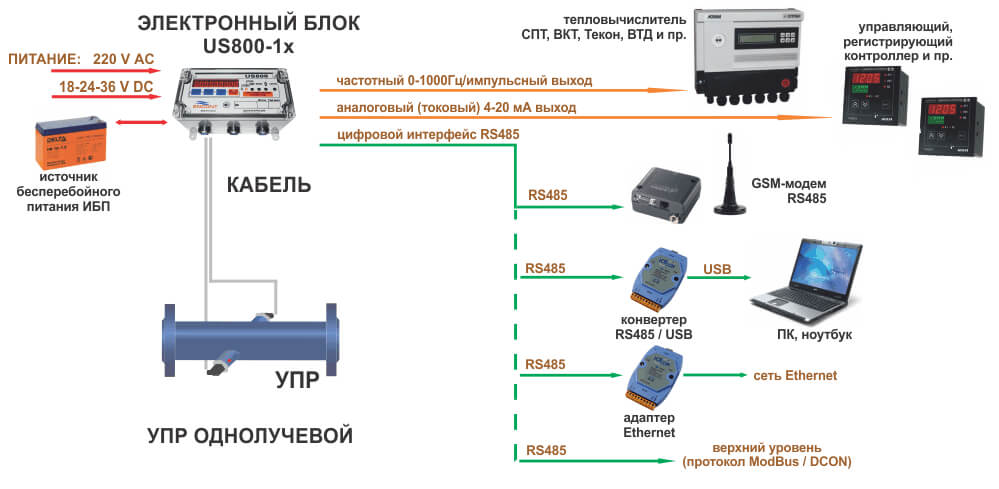

Схема подключения исполнения 1X и сопутствующего оборудования
Схема подключения US-800 исполнение 1X

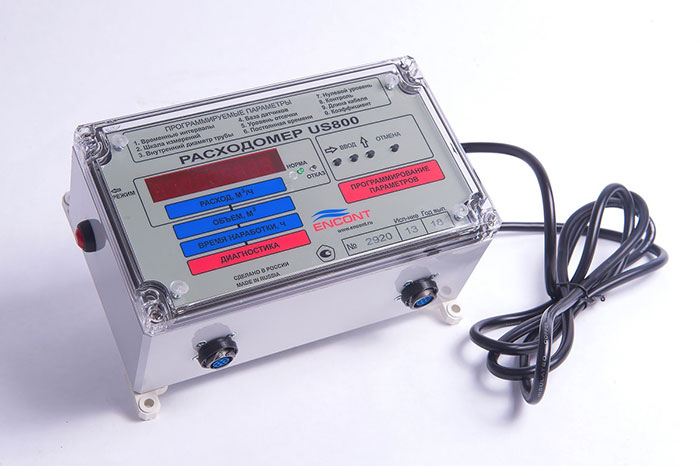

Электронный блок расходомера US800-1X
Электронный блок расходомера US800-1X
Выходные сигналы и опции
Возможности:
подключение 1 шт однолучевого преобразователя расхода УПР
Индикация, сегментный индикатор:
мгновенный расход (м3/ч), накопленный объем (м3), время наработки, программируемые параметры
Цифровой интерфейс RS485 (ModBus)
Есть
Архив 2976 час/120 сут /190 мес
Есть
Частотный 0-1000Гц/импульсный выход
Есть
Аналоговый токовый 4-20 мА выход*
Есть
Дополнительный интерфейс RS485 (ModBus)*
Есть
Цифровой интерфейс USB*
Есть
Источник бесперебойного питания ИБП*
Есть
Питание 18-24-36В пост.тока*
Есть
Помехозащищенное исполнение ПМЗ EF*
усилитель выходного сигнала (установка каскада выходных транзисторов и микросхем с усиленным сигналом).
Помехозащищенное исполнение ПМЗ DIF* -
дифференциальная передача сигнала (дифференциальная передача УЗ импульсов на ПЭП). Помехозащищенное исполнение, для сложных условий эксплуатации, при наличии мощных помех (от частотных приводов, мощных нагрузок, при переключении мощных нагрузок, и т.п.). Рекомендовано применять при длинном кабеле (500-1000 м), или на большие Ду (более 800 мм вкл.)). Данное исполнение предназначено для условий эксплуатации в которых присутствует фон электромагнитных помех (ЭМП), превышающий допустимые нормы. При подключении в дифференциальном исполнении, попадающие в ЭБ совместно с полезным сигналом ЭМ помехи не влияют на устойчивость работы US800.
На стороне УПР добавляется распределительная согласующая коробка (РКС), c помощью которой подключается линия связи для соединения с ЭБ типа «витая пара» (кабель КССЭ).
Исполнение 2Х — двухканальный однолучевой
  • Двухканальный ультразвуковой расходомер предназначен для: измерения расхода и объема горячей и холодной воды, теплоносителя, сточных вод, водных и химических растворов, агрессивных* и вязких* жидкостей, протекающих по двум трубопроводам.
  • Типоразмеры, мм: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 2000 мм
  • Материал: нерж.сталь или черн.сталь
  • Способ присоединения: фланцевый или под сварку
  • Пылевлагозащита: IP65 (IP68*)
  • Темп.жидкости: +150 град.С (+200 град.С*)
  • Макс. давление: 1.6МПа (2.5МПа*)
  • Выходные сигналы: индикация, архив*, интерфейс RS485*, второй интерфейс RS485*, интерфейс USB*, частотный 0-1000Гц* /импульсный выход*, токовый выход 4-20 мА*.
  • Возможности: подсоединение к ПК, ноутбуку, GSM-модему/ GPRS-терминалу, к контроллерам, регуляторам, вычислителям, в АСУТП и пр.
  • *- в зависимости от комплектации, по заказу
Исполнение 2Х — двухканальный однолучевой
Состав двухканального однолучевого комплекта:
Электронный блок US800 (исполнение 21 или 23) с доп.опциями на выбор
1 шт.
Ультразвуковой преобразователь расхода УПР или КМЧ (с ПЭП) однолучевые (исполнение в зависимости от диаметра)
2 шт.
Кабель соединительный от ЭБ до каждого УПР, по заказу
до 500 м
Паспорт, руководство по эксплуатации и монтажу, сертификаты
1 шт.
Схема подключения исполнения 2X и сопутствующего оборудования
Схема подключения US-800 исполнение 2X
Электронный блок расходомера US800-2X
Выходные сигналы и опции
Возможности:
подключение 1 шт однолучевого преобразователя расхода УПР
Индикация, сегментный индикатор:
мгновенный расход (м3/ч), накопленный объем (м3), время наработки, программируемые параметры
Цифровой интерфейс RS485 (ModBus)
Есть
Архив 2976 час/120 сут /190 мес
Есть
Частотный 0-1000Гц/импульсный выход
Есть
Аналоговый токовый 4-20 мА выход*
Есть
Дополнительный интерфейс RS485 (ModBus)*
Есть
Цифровой интерфейс USB*
Есть
Источник бесперебойного питания ИБП*
Есть
Питание 18-24-36В пост.тока*
Есть
Помехозащищенное исполнение ПМЗ EF*
усилитель выходного сигнала (установка каскада выходных транзисторов и микросхем с усиленным сигналом).
Помехозащищенное исполнение ПМЗ DIF* -
дифференциальная передача сигнала (дифференциальная передача УЗ импульсов на ПЭП). Помехозащищенное исполнение, для сложных условий эксплуатации, при наличии мощных помех (от частотных приводов, мощных нагрузок, при переключении мощных нагрузок, и т.п.). Рекомендовано применять при длинном кабеле (500-1000 м), или на большие Ду (более 800 мм вкл.)). Данное исполнение предназначено для условий эксплуатации в которых присутствует фон электромагнитных помех (ЭМП), превышающий допустимые нормы. При подключении в дифференциальном исполнении, попадающие в ЭБ совместно с полезным сигналом ЭМ помехи не влияют на устойчивость работы US800.
На стороне УПР добавляется распределительная согласующая коробка (РКС), c помощью которой подключается линия связи для соединения с ЭБ типа «витая пара» (кабель КССЭ).
Исполнение 3Х — одноканальный однолучевой
  • Двухлучевой высокоточный ультразвуковой расходомер предназначен для: измерения расхода и объема горячей и холодной воды, теплоносителя, сточных вод, водных и химических растворов, агрессивных* и вязких* жидкостей
  • Типоразмеры, мм: 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 2000 мм
  • Материал: нерж.сталь или черн.сталь
  • Способ присоединения: фланцевый или под сварку
  • Пылевлагозащита: IP65 (IP68*)
  • Темп.жидкости: +150 град.С (+200 град.С*)
  • Макс. давление: 1.6МПа (2.5МПа*)
  • Выходные сигналы: индикация, архив*, интерфейс RS485*, второй интерфейс RS485*, интерфейс USB*, частотный 0-1000Гц* /импульсный выход*, токовый выход 4-20 мА*.
  • Возможности: подсоединение к ПК, ноутбуку, GSM-модему/ GPRS-терминалу, к контроллерам, регуляторам, вычислителям, в АСУТП и пр.
  • *- в зависимости от комплектации, по заказу

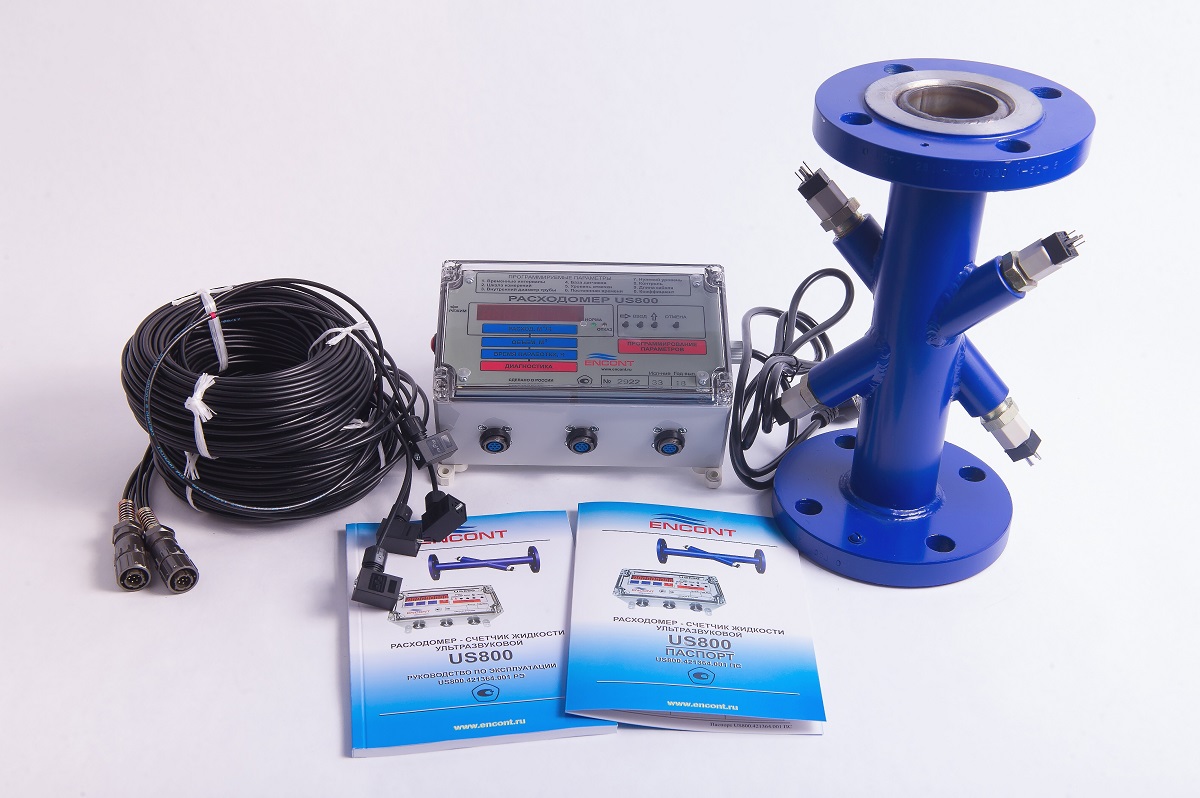

Исполнение 3Х — одноканальный однолучевой
Состав одноканального однолучевого комплекта, исполнение 3Х:
Электронный блок US800 (исполнение 31 или 33) с доп.опциями на выбор
1 шт.
Ультразвуковой преобразователь расхода УПР или КМЧ (с ПЭП) однолучевые (исполнение в зависимости от диаметра)
2 шт.
Кабель соединительный от ЭБ до каждого УПР, по заказу
до 500 м
Паспорт, руководство по эксплуатации и монтажу, сертификаты
1 шт.

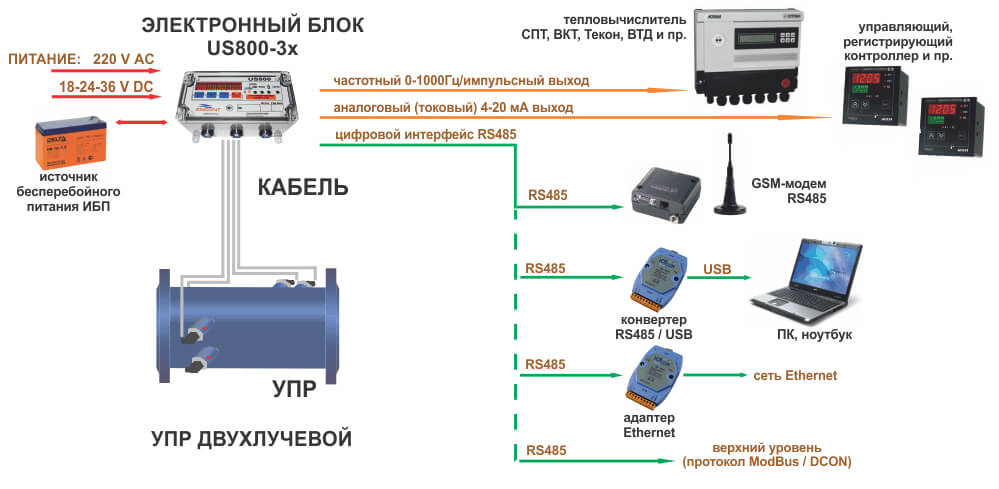

Схема подключения исполнения 3X и сопутствующего оборудования
Схема подключения исполнения 3X и сопутствующего оборудования

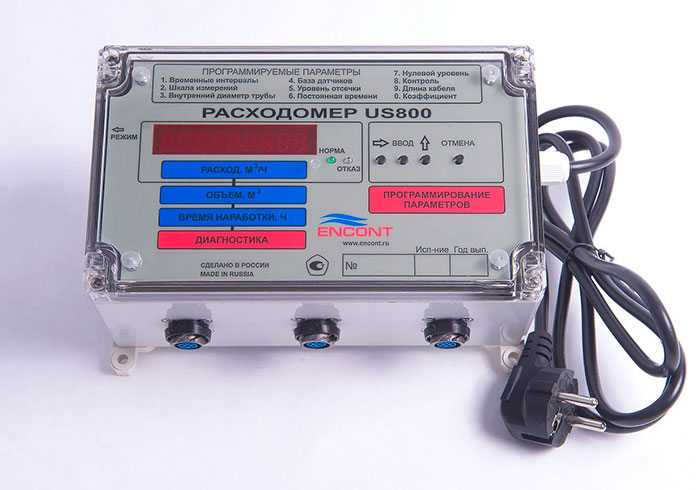

Электронный блок расходомера US800-3X
Электронный блок расходомера US800-3X
Выходные сигналы и опции
Возможности:
подключение 1 шт однолучевого преобразователя расхода УПР
Индикация, сегментный индикатор:
мгновенный расход (м3/ч), накопленный объем (м3), время наработки, программируемые параметры
Цифровой интерфейс RS485 (ModBus)
Есть
Архив 2976 час/120 сут /190 мес
Есть
Частотный 0-1000Гц/импульсный выход
Есть
Аналоговый токовый 4-20 мА выход*
Есть
Дополнительный интерфейс RS485 (ModBus)*
Есть
Цифровой интерфейс USB*
Есть
Источник бесперебойного питания ИБП*
Есть
Питание 18-24-36В пост.тока*
Есть
Помехозащищенное исполнение ПМЗ EF*
усилитель выходного сигнала (установка каскада выходных транзисторов и микросхем с усиленным сигналом).
Помехозащищенное исполнение ПМЗ DIF* -
дифференциальная передача сигнала (дифференциальная передача УЗ импульсов на ПЭП). Помехозащищенное исполнение, для сложных условий эксплуатации, при наличии мощных помех (от частотных приводов, мощных нагрузок, при переключении мощных нагрузок, и т.п.). Рекомендовано применять при длинном кабеле (500-1000 м), или на большие Ду (более 800 мм вкл.)). Данное исполнение предназначено для условий эксплуатации в которых присутствует фон электромагнитных помех (ЭМП), превышающий допустимые нормы. При подключении в дифференциальном исполнении, попадающие в ЭБ совместно с полезным сигналом ЭМ помехи не влияют на устойчивость работы US800.
На стороне УПР добавляется распределительная согласующая коробка (РКС), c помощью которой подключается линия связи для соединения с ЭБ типа «витая пара» (кабель КССЭ).
Исполнение 4Х — четырехканальный однолучевой (двухканальный двухлучевой)
  • Высокопомехозащищенная, многоканальная версия ультразвукового расходомера US-800.
  • Ультразвуковой расходомер предназначен для: измерения расхода и объема горячей и холодной воды, теплоносителя, сточных вод, водных и химических растворов, агрессивных* и вязких* жидкостей
  • Типоразмеры, мм: 15, 25, 32, 50, 65, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, до 2000 мм
  • Материал: нерж.сталь или черн.сталь
  • Способ присоединения: фланцевый или под сварку
  • Пылевлагозащита: IP65 (IP68*)
  • Темп.жидкости: +150 град.С (+200 град.С*)
  • Макс. давление: 1.6МПа (2.5МПа*)
  • Выходные сигналы: индикация, архив*, интерфейс RS485*, второй интерфейс RS485*, интерфейс USB*, частотный 0-1000Гц* /импульсный выход*, токовый выход 4-20 мА*.
  • Возможности: подсоединение к ПК, ноутбуку, GSM-модему/ GPRS-терминалу, к контроллерам, регуляторам, вычислителям, в АСУТП и пр.
  • *- в зависимости от комплектации, по заказу
Ультразвуковой расходомер US-800. Исполнение 4Х
Состав расходомера US-800-4Х:
Электронный блок US800 (исполнение 31 или 33) с доп.опциями на выбор
1 шт.
УПР- Ультразвуковой преобразователь расхода или КМЧ (исполнение в зависимости от диаметра)
до 4 шт однолучевые,
до 2 шт двухлучевые
УФ - устройство формирования
до 4 шт однолучевые,
до 2 шт двухлучевые
КУФ - кронштейн крепления УФ к УПР
по кол-ву УПР, до 4 шт
РК - распределительная коробка
0-3 шт
Кабель ParLan F/UTP, между БИ-РК, РК-РК, РК-УФ
длина в зависимости от назначения
Кабель питания ПВС, между БИ-РК, РК-РК
длина в зависимости от удаления РК и УФ
Паспорт, руководство по эксплуатации и монтажу, сертификаты
1 шт
Схема подключения исполнения 4X и сопутствующего оборудования
Один из вариантов комплектации с однолучевыми УПР
Электронный блок расходомера US800-4X с блоком питания
Электронный блок расходомера US800-4X с блоком питания
Выходные сигналы и опции
Возможности:
подключение до 2 шт двухлучевых (или до 4 шт однолучевых) преобразователей расхода УПР
Индикация, OLED-дисплей:
все измеряемые величины и программируемые параметры, архив
Цифровой интерфейс RS485 (ModBus)
Есть
Архив 2880 час/120 сут /192 мес
Есть
Частотный 0-1000Гц/импульсный выход
Есть
Аналоговый токовый 4-20 мА выход*
Есть
Дополнительный интерфейс RS485 (ModBus)*
Есть
Источник бесперебойного питания ИБП (только при условии, что питание РК/УФ осуществляется через разъем на БИ)*
Есть
Документация и сертификаты
Опросный лист
Прайс-лист
Краткое описание ультразвукового расходомера US-800
Руководство по эксплуатации и монтажу
Руководство по поверке
Описание типа средств измерений
Сертификат об утверждении типа средств измерения US-800

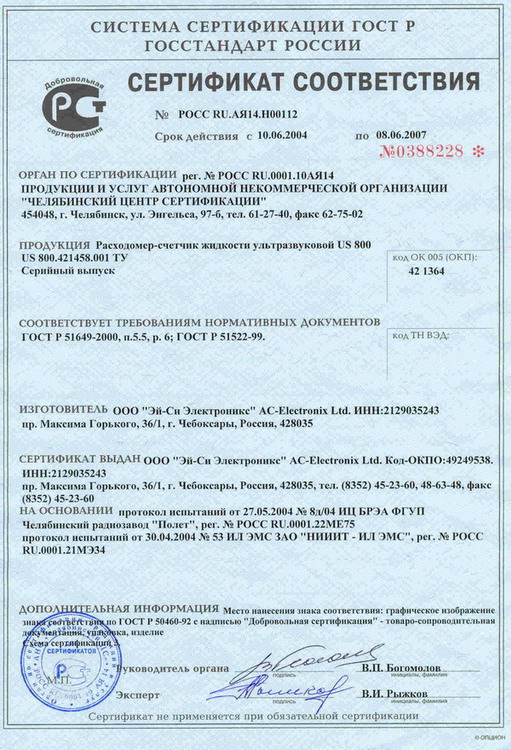

Сертификат соответствия на ультразвуковые расходомеры US-800

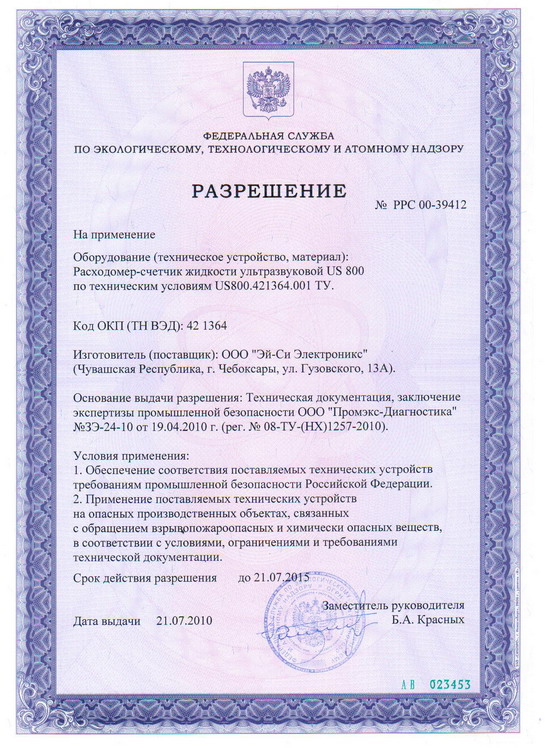

Разрешение Ростехнадзора на расходомеры US-800

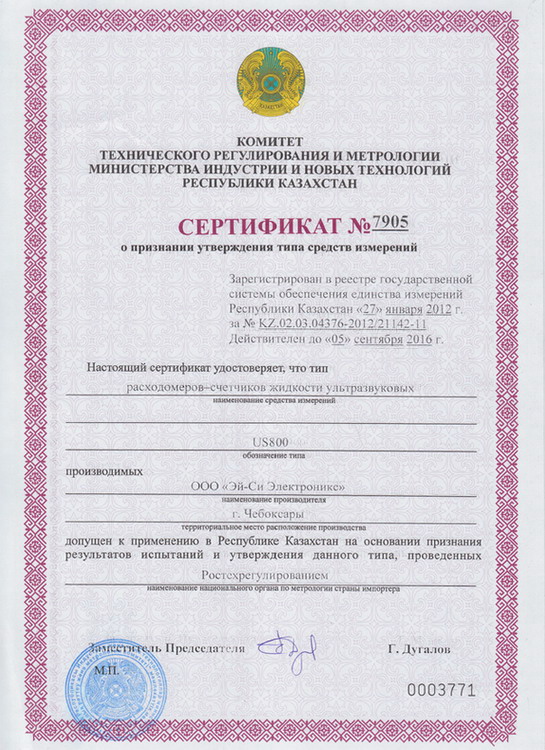

Сертификат Казахстана на расходомеры US-800
